(traning CCNA Nixtrain) cara konfigurasi RIP dengan
- RIP
Routing Information Protocol (RIP)
adalah sebuah protokol routing dinamis yang digunakan dalam jaringan
LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu
protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP).
Protokol ini menggunakan algoritma Distance-Vector Routing. Pertama kali
didefinisikan dalam RFC 1058 (1988). Protokol ini telah dikembangkan
beberapa kali, sehingga terciptalah RIP Versi 2 (RFC 2453). Kedua versi
ini masih digunakan sampai sekarang, meskipun begitu secara teknis
mereka telah dianggap usang oleh teknik-teknik yang lebih maju, seperti
Open Shortest Path First (OSPF) dan protokol OSI IS-IS. RIP juga telah
diadaptasi untuk digunakan dalam jaringan IPv6, yang dikenal sebagai
standar RIPng (RIP Next Generation / RIP generasi berikutnya), yang
diterbitkan dalam RFC 2080 (1997).
- Tujuan
- menyediakan lingkungan routing yang loop-free dan cepat dalam proses konvergensi.
- mengetahui cara konfigurasi eigrpnya
- mengahafal konfigurasi eigrp
- Alat
- pc
- packet tracer
- Cara mengkonfigurasiya
- kita siap kan topologinya dulu
- dan ini list ip addressnya
- kemudian kita setting IP Router1nya
Router>en
Router#conf
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.254 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip add 12.12.12.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int loopback 1
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
Router(config-if)#ex
Router(config)#int loo
Router(config)#int loopback 2
Router(config-if)#ip add 172.16.2.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#
Router#
- Router>en
Router#conf
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.254 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip add 12.12.12.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int loopback 3
Router(config-if)#ip add 172.16.3.3 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int lo
Router(config)#int loopback 4
Router(config-if)#
Router(config-if)#ip add 172.16.4.4 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
Router#
- kemudian kita setting networknya/RIPnya
Router 1
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 12.12.12.0
Router(config-router)#network 172.16.1.0
Router(config-router)#network 172.16.2.0
Router(config-router)#no auto-summary
Router(config-router)#end

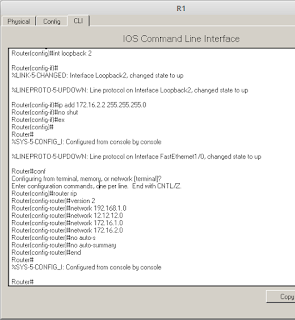

Contoh gambar router 1
dan kemudian kita setting RIP Router 2
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.2.0
Router(config-router)#network 12.12.12.0
Router(config-router)#network 172.16.3.0
Router(config-router)#network 172.16.4.0
Router(config-router)#no aut
Router(config-router)#no auto-summary
Router(config-router)#end - lalu setting ip laptop 1 dan laptop 2
L1
Ip address 192.168.1.1
Subnet Mask 255.255.255.0
Ip address 192.168.1.254
Contoh gambar
L2
Ip address 192.168.2.1
Subnet Mask 255.255.255.0
Ip address 192.168.2.254
- dan kemudian kita cek,apakah konfigurasi kita berhasil/tidak jika berhasil akan bertulisan successful
- dan berhasil silahkan mecoba
- Hasil & Kesimpulan
RIP adalah sebuah protokol routing dinamis yang digunakan dalam jaringan
LAN dan WAN,dan biasanya diapaki diperkantoran
