(traning CCNA Nixtrain) Cara konfigurasi HSRP di cisco dengan packet tracer
- HSRP
Dalam jaringan komputer, Hot Standby Router Protocol (HSRP) adalah Cisco proprietary protokol redundansi untuk membangun gateway default toleran. Versi 1 dari protokol itu dijelaskan dalam RFC 2281. Tidak ada RFC untuk versi 2 protokol.
Protokol menetapkan kerangka kerja antara router jaringan untuk mencapai gateway default failover jika gerbang utama menjadi tidak dapat diakses, dalam hubungan erat dengan protokol routing cepat-konvergen seperti EIGRP atau OSPF. HSRP router mengirim multicast Hello pesan ke router lain untuk memberitahu mereka tentang prioritas mereka (yang router lebih disukai) dan status (Aktif atau Standby).
Router utama dengan prioritas dikonfigurasi tertinggi akan bertindak sebagai router virtual dengan alamat IP gateway yang telah ditetapkan dan akan menanggapi permintaan ARP / ND dari mesin yang terhubung ke LAN dengan alamat MAC virtual. Jika router utama gagal, router dengan tertinggi berikutnya prioritas akan mengambil alih alamat IP gateway dan menjawab permintaan ARP dengan alamat MAC yang sama, sehingga mencapai transparan failover gateway default.
Protokol menetapkan kerangka kerja antara router jaringan untuk mencapai gateway default failover jika gerbang utama menjadi tidak dapat diakses, dalam hubungan erat dengan protokol routing cepat-konvergen seperti EIGRP atau OSPF. HSRP router mengirim multicast Hello pesan ke router lain untuk memberitahu mereka tentang prioritas mereka (yang router lebih disukai) dan status (Aktif atau Standby).
Router utama dengan prioritas dikonfigurasi tertinggi akan bertindak sebagai router virtual dengan alamat IP gateway yang telah ditetapkan dan akan menanggapi permintaan ARP / ND dari mesin yang terhubung ke LAN dengan alamat MAC virtual. Jika router utama gagal, router dengan tertinggi berikutnya prioritas akan mengambil alih alamat IP gateway dan menjawab permintaan ARP dengan alamat MAC yang sama, sehingga mencapai transparan failover gateway default.
- Tujuan
- Alat
- Packet tracer yang sudah di install
- PC
- Cara membua HSRPnya :

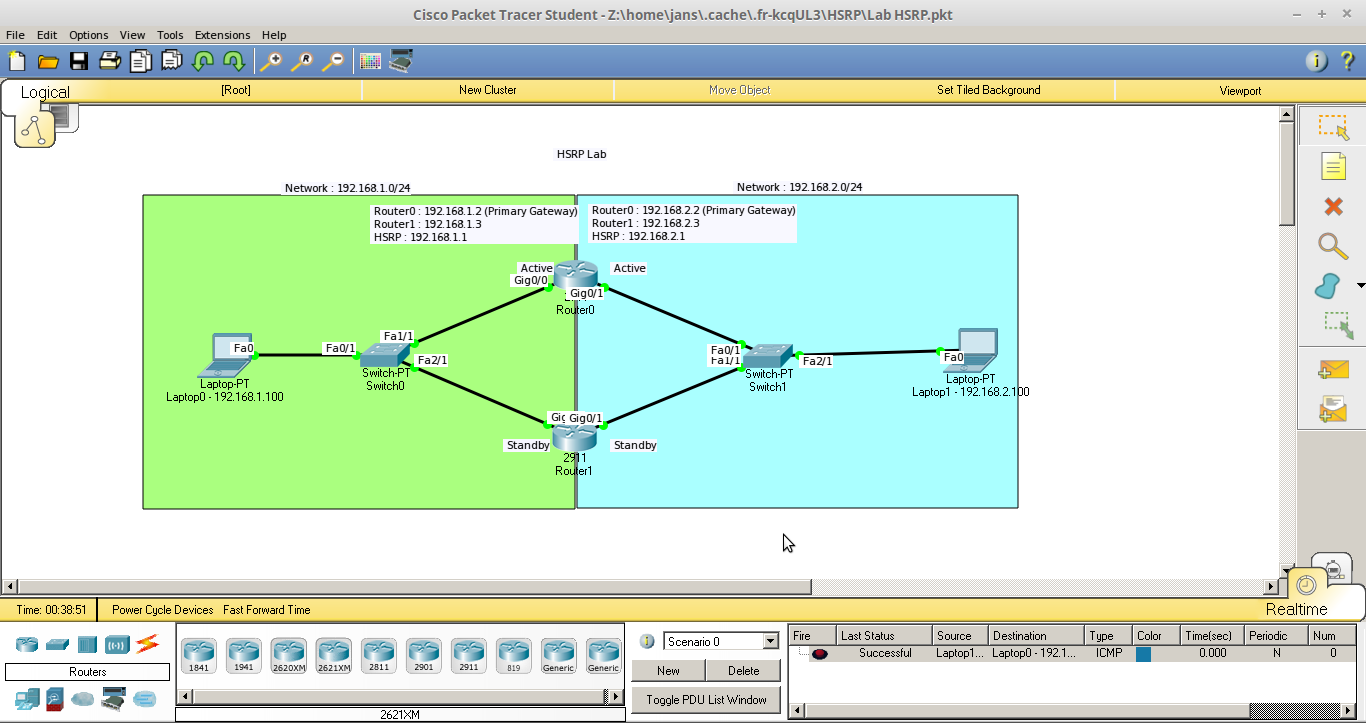

- Pertama kita buat topologinya
- kita setting R1nya kita masuk ke Conf dlu
Router(config)#int gigabitEthernet fa0/0
Rouer(config-if)#ip add 192.168.1.1 255.255.255.0
Rouer(config-if)#standby 1 ip 192.168.1.1
Rouer(config-if)#duplex auto
Rouer(config-if)#speed auto
Rouer(config-if)#standby 1 priority 120
Rouer(config-if)#standby 1 preempt
Rouer(config-if)#no shut
Rouer(config-if)#ex
Router(config)#int gigabitEthernet fa0/1
Rouer(config-if)#ip add 192.168.2.1 255.255.255.0
Rouer(config-if)#standby 1 ip 192.168.2.1
Rouer(config-if)#standby 1 priority 120
Rouer(config-if)#standby 1 preempt
Rouer(config-if)#no shut
Rouer(config-if)#ex
- kemudina kita setting Router R2nya jangan lupa masuk config
Router#conf
Router(config)#int gigabitEthernet fa0/0
Rouer(config-if)#ip add 192.168.3 255.255.255.0
Rouer(config-if)#duplex auto
Rouer(config-if)#speed auto
Router(config-if)#standby 1 ip 192.168.1.1
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int gigabitEthernet fa0/1
Router(config-if)#ip add 192.168.2.3 255.255.255.0
Rouer(config-if)#duplex auto
Rouer(config-if)#speed auto
Router(config-if)#standby 1 ip 192.168.2.1
Router(config-if)#no shut
Router(config-if)#ex
- kemudian kita setting IP laptopnya
IP 192.168.1.10
Subnet Mask 255.255.255.0
Deafult Gateway 192.168.1.1
kemudian laptopnya satunya kita setting - dan kita cek kirim surat
- dan jadi deh selamat mencoba
- Hasil kesimpulannya
Di rooter kita harus memberi no shut pada router kalo tidak akan mati/merah dan tidak conect
- Refrensi
-CCNA
-wiki
